Модульные КТП
Модульная комплектная трансформаторная подстанция (МКТП) – решение для потребителя, у которого электроприемники большой мощности сконцентрированы на малой площади. Модульная конструкция позволяет быстро и просто нарастить мощность КТП от 1 до 13 МВА, если запланирован поэтапный ввод оборудования. Основное назначение МКТП — обеспечение надежного электроснабжения центров обработки данных (ЦОД) и майнинг-ферм.

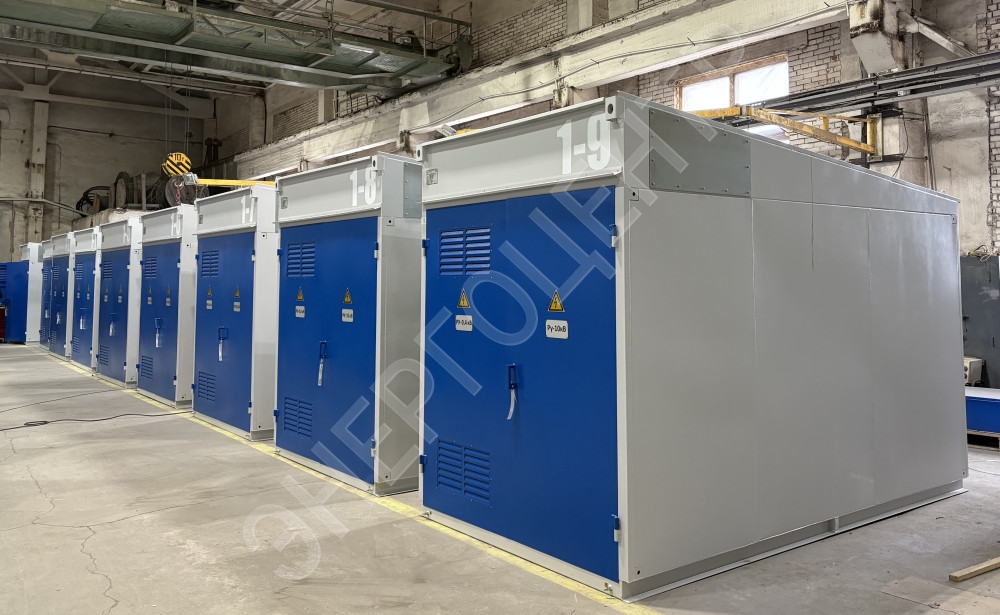

МКТП представляет собой трансформаторную подстанцию полной заводской готовности с одним силовым трансформатором.
МКТП выполняется в виде моноблока, имеющего сварную конструкцию из листового проката. Рама основания, несущие стойки, каркас крыши и перегородок выполнены из стального профильного проката. Антикоррозионная защита всех металлоконструкций КТП выполнена полиуретановой краской.

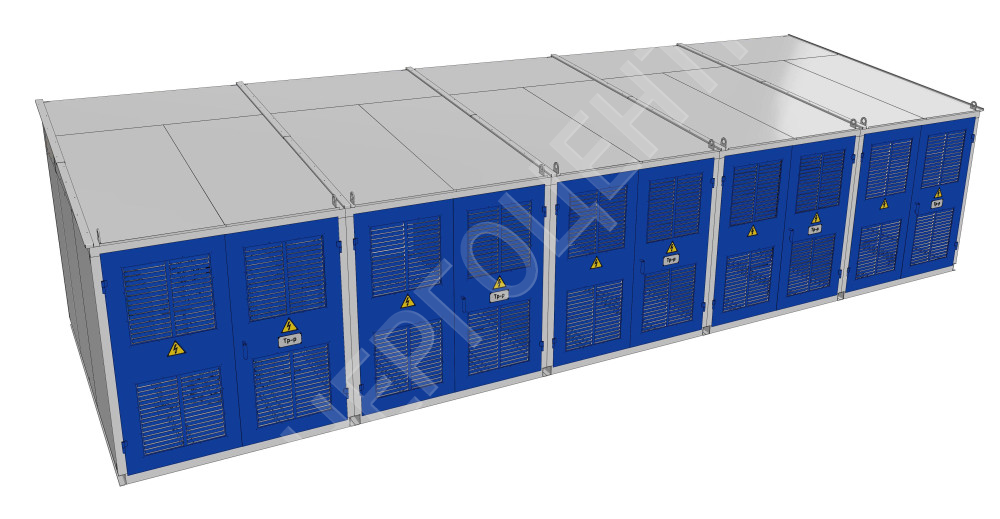

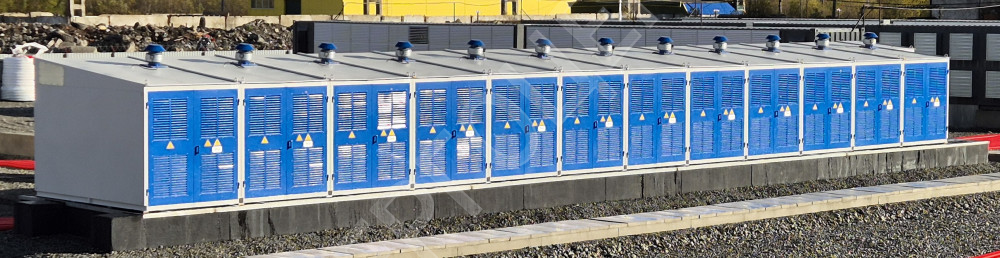

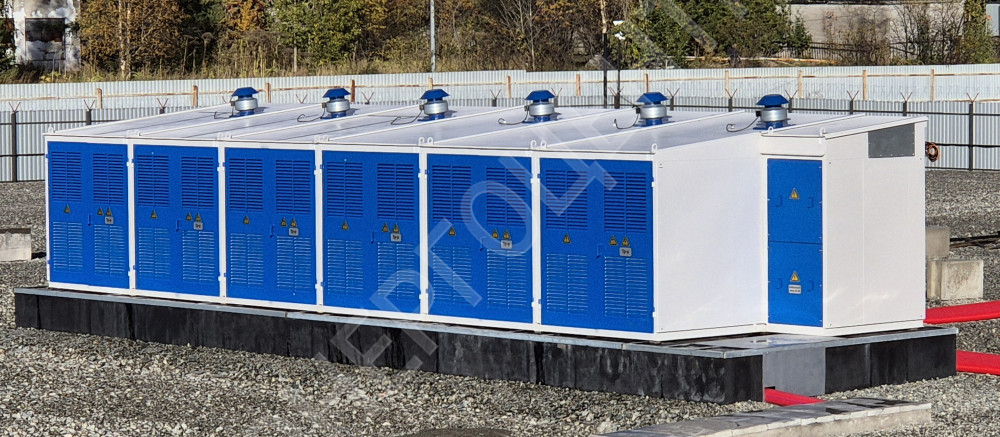

Конструктив данной МКТП предполагает ее установку в состав многотрансформаторной ТП с общей системой высоковольтных сборных шин. Установка идентичных модулей МКТП производиться на единый фундамент, соединение модулей производиться посредством болтовых соединений, соединение сборных шин осуществляется путем шинных перемычек. В состав многотрансформаторной ТП, как правило, входит шкаф высоковольтного ввода (ШВВ).

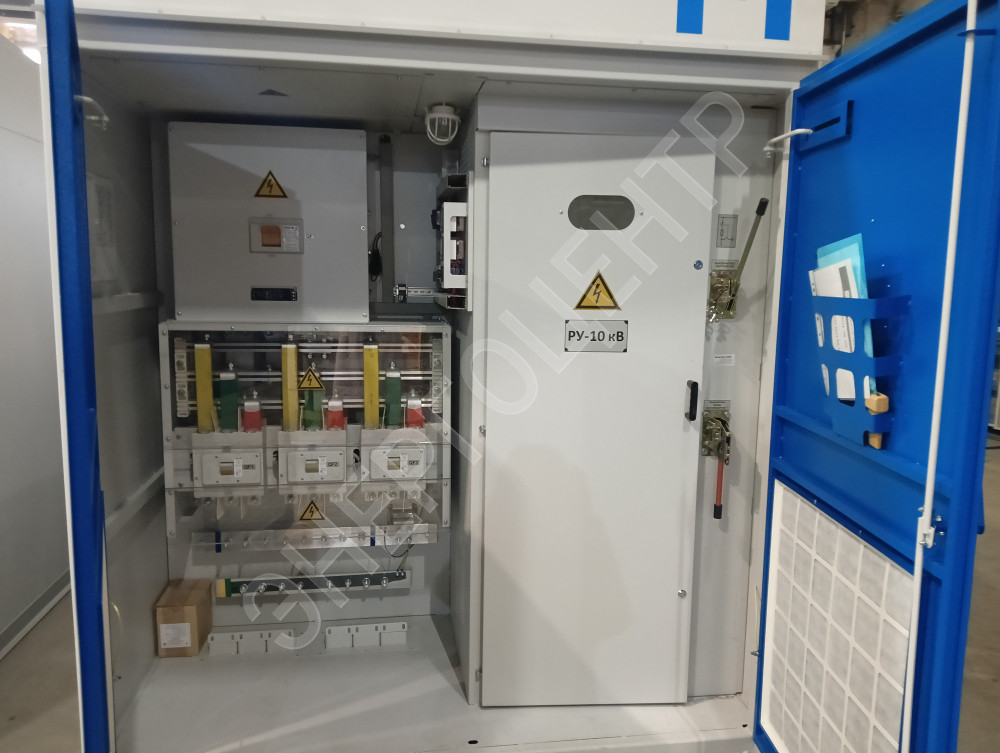

МКТП состоит из отсека силового трансформатора, распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН). Высоковольтный ввод – шинный (от шкафа высоковольтного ввода). Выводы отходящих линий на стороне НН – кабельные.
Защита силового трансформатора со стороны ВН осуществляется плавкими вставками, со стороны НН от перенапряжений осуществляется низковольтными ограничителями перенапряжения.
В МКТП предусмотрена автоматическая принудительная вентиляция трансформаторного отсека, сборных шин и отсека РУНН. При достижении предельно допустимой температуры масла трансформатора - автоматическое снижение или отключение нагрузки.
В МКТП предусмотрен контроль величины тока на фазе А и контроль напряжения на каждой фазе, а также устанавливается внутреннее освещение отсеков и розетка ~220 В. Возможна установка систем охранно-пожарной сигнализации и пожаротушения, а также учета электроэнергии.
Основные параметры МКТП:
|
Мощность силового трансформатора |
1000 |
1250 |
|
|
Тип силового трансформатора |
ТМГ |
||
|
Конструкция ввода ВН |
шинный |
||
|
Номинальные напряжения на стороне ВН, кВ |
6; 10 |
||
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
||
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
||
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ |
160 |
200 |
|
10 кВ |
100 |
160 |
|
|
Конструкция ввода НН |
кабельный |
||
|
Номинальные напряжения на стороне НН, кВ |
0,4 |
||
|
Номинальные токи вводного коммутационного аппарата, А |
1600 |
2000 |
|
|
Номинальный длительный ток сборных шин НН, А |
1820 |
2860 |
|
|
Номинальный ток автоматических выключателей отходящих линий, А |
Линия 1 |
630 |
800 |
|
Линия 2 |
630 |
800 |
|
|
Линия 3 |
630 |
800 |
|
|
Степень защиты оболочки по ГОСТ 14254 |
IP33 |
||
Климатическое исполнение и категория размещения, условия эксплуатации МКТП
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения |
1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда |
взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 |
М1 |
МКТП изготавливается по техническому заданию заказчика. Для заказа МКТП необходимо отправить запрос на e-mail: info@petrozavod.ru или связаться с нами по телефону +7(8142)55-90-90
|
Габаритные размеры |
Схемы электрические принципиальные |
|
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
