СТП
Столбовая трансформаторная подстанция (СТП) – предназначена для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 (10) кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей. СТП является оптимальным решением для электроснабжения потребителей III категории по надежности с мощностью до 100 кВА.

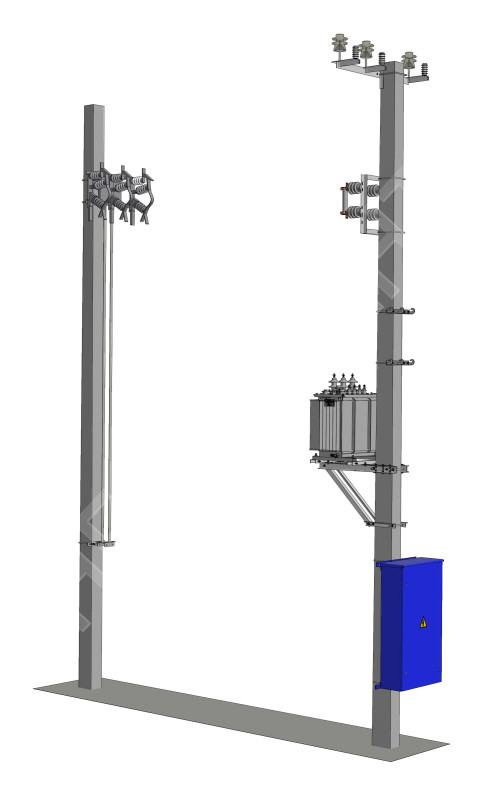

Конструктивно столбовая подстанция выполняется на одной железобетонной опоре ЛЭП (линии электропередач) типа СВ 110-5 и аналогичной ей, или деревянной опоре. Крепление рам и кронштейнов к опоре производится с помощью ответных уголков (или хомутов) и крепежа. Вид крепления отличается в зависимости от материала опоры. При заказе СТП необходимо указать материал опоры в опросном листе.
На металлоконструкциях, закрепленных на опоре, монтируется оборудование подстанции:
- силовой трансформатор;
- силовые предохранители ВН;
- высоковольтные ограничители перенапряжения;
- штыревые изоляторы ВН;

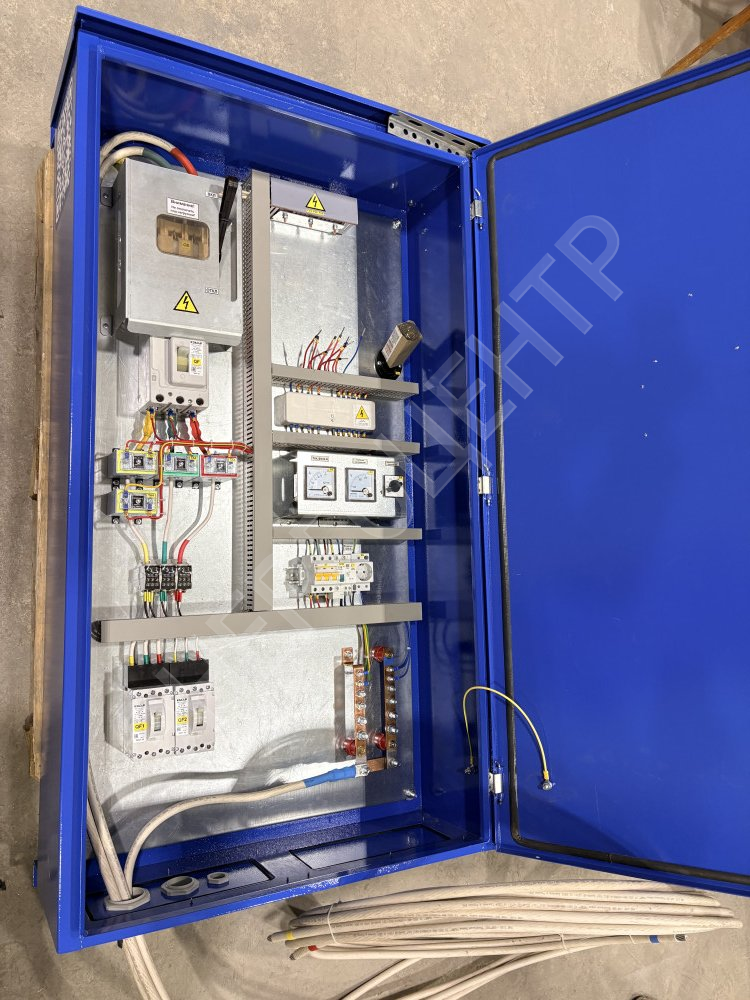

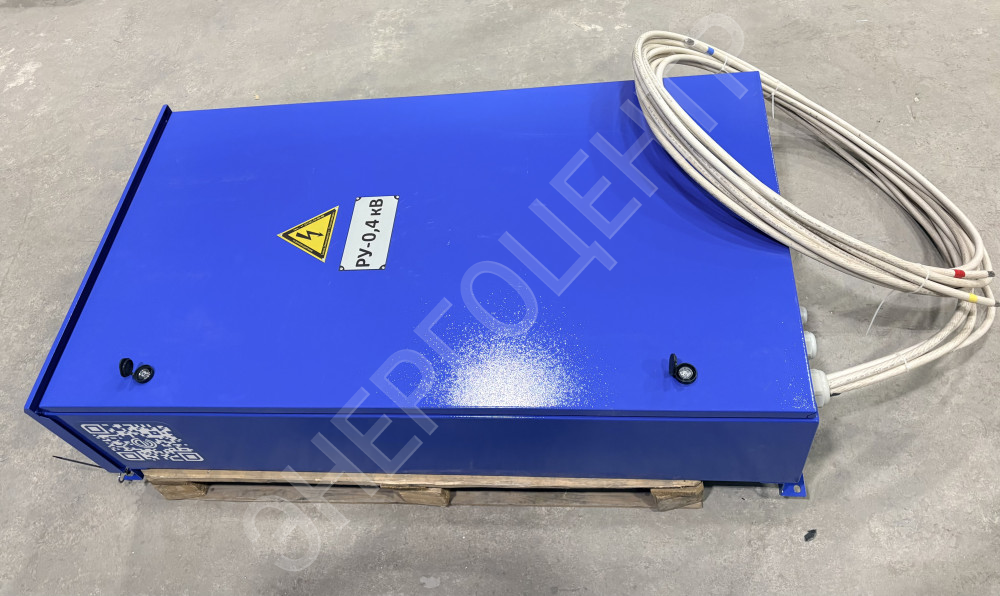

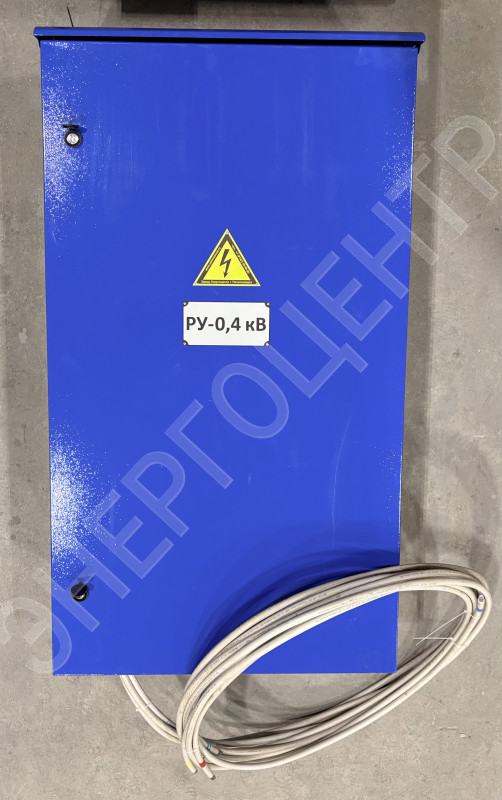

- шкаф РУ-0,4 кВ.
СТП подключается к ЛЭП 6(10) кВ посредством линейного разъединителя, который устанавливается на ближайшей от СТП опоре ЛЭП. Линейный разъединитель не входит в базовую комплектацию СТП, необходимость поставки разъединителя необходимо отразить в опросном листе. Для линейного разъединителя типа РЛНД возможна поставка комплекта крепления РЛНД к опоре и валов РА-7.
СТП имеет следующие виды защит:
на стороне ВН:
- от междуфазных коротких замыканий (силовые предохранители ВН);
- от перенапряжений (высоковольтные ограничители перенапряжения);
на стороне НН:
- от коротких замыканий и перегрузки на отходящих линиях 0,4 кВ (автоматические выключатели);
- от перенапряжений (низковольтные ограничители перенапряжения).
Если требуется дополнительная защита (например, защита от однофазных замыканий на землю на отходящих линиях), её необходимость следует указать в опросном листе.
СТП изготавливаются следующих типов:
- однофазные СТП (СТПО), мощностью от 2,5 до 10 кВА;
- трехфазные СТП (СТП), мощностью от 25 до 100 кВА.
Основные параметры СТП:
|
|
СТПО |
СТП |
||||||
|
Исполнение по количеству фаз |
однофазная |
трехфазная |
||||||
|
Мощность силового трансформатора |
2,5 |
4 |
10 |
25 |
40 |
63 |
100 |
|
|
Тип силового трансформатора |
ОМП |
ТМГ |
||||||
|
Номинальные напряжения на стороне ВН, кВ |
6; 10 |
6; 10 |
||||||
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
7,2; 12 |
||||||
|
Номинальные напряжения на стороне НН, кВ |
0,23 |
0,4 |
||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ |
5 |
8 |
10 |
8 |
10 |
16 |
20 |
|
10 кВ |
2 |
5 |
8 |
5 |
8 |
10 |
16 |
|
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
6,3* |
|||||||
|
Ток электродинамической стойкости на стороне ВН, кА |
16* |
|||||||
|
Конструкция ввода ВН |
воздушный |
|||||||
|
Конструкция ввода НН |
кабельный; воздушный |
|||||||
|
Номинальные токи РУНН, А |
по опросному листу или стандарт |
|||||||
|
Вводного рубильника |
100 |
100 |
250 |
100 |
100 |
250 |
250 |
|
|
Вводного автоматического выключателя |
40 |
63 |
100 |
40 |
63 |
100 |
160 |
|
|
Трансформаторы тока на учет |
- |
- |
- |
- |
- |
100 |
150 |
|
|
Линия 1 |
10 |
16 |
16 |
31,5 |
63 |
63 |
100 |
|
|
Линия 2 |
10 |
10 |
16 |
31,5 |
31,5 |
40 |
80 |
|
|
Линия 3 |
- |
- |
10 |
- |
- |
40 |
40 |
|
|
Линия 4 |
- |
- |
- |
- |
- |
- |
- |
|
|
Уличное освещение |
- |
- |
- |
- |
- |
- |
16 |
|
|
Степень защиты оболочки РУНН по ГОСТ 14255 |
IP54 |
|||||||
* - Для соответствия заявленной термической и электродинамической стойкости к токам КЗ, приведенным в табл. 1, соединение линейного разъединителя и СТП (до высоковольтных предохранителей ПКТ) следует выполнять алюминиевым проводом сечением не менее 95 кв.мм, например СИП-3 1х95-20 по ГОСТ 31946-2012. При меньшем сечении завод-изготовитель не гарантирует целостность проводов после КЗ при указанных токах.
Климатическое исполнение и категория размещения, условия эксплуатации СТП:
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения |
1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда |
взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 |
М1 |
ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальную информацию.
