КТП/Т
Комплектная трансформаторная подстанция тупикового типа (КТП/Т) представляет собой трансформаторную подстанцию полной заводской готовности с одним силовым трансформатором. КТП/Т служит для приёма, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 (10) кВ, преобразования ее в электроэнергию напряжением 0,4 кВ, учета и снабжения ею потребителей. КТП/Т предназначена для энергоснабжения потребителей жилищно-коммунальных и промышленных объектов III категории по надежности электроснабжения.

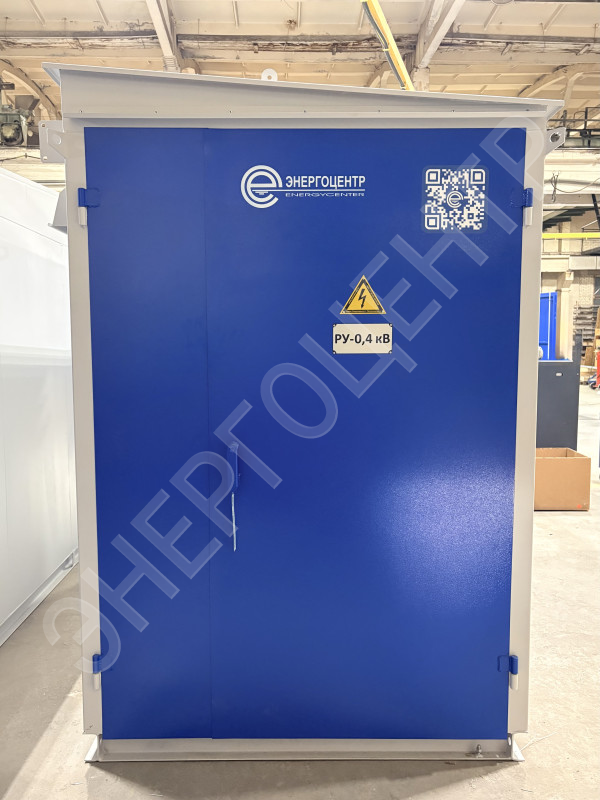

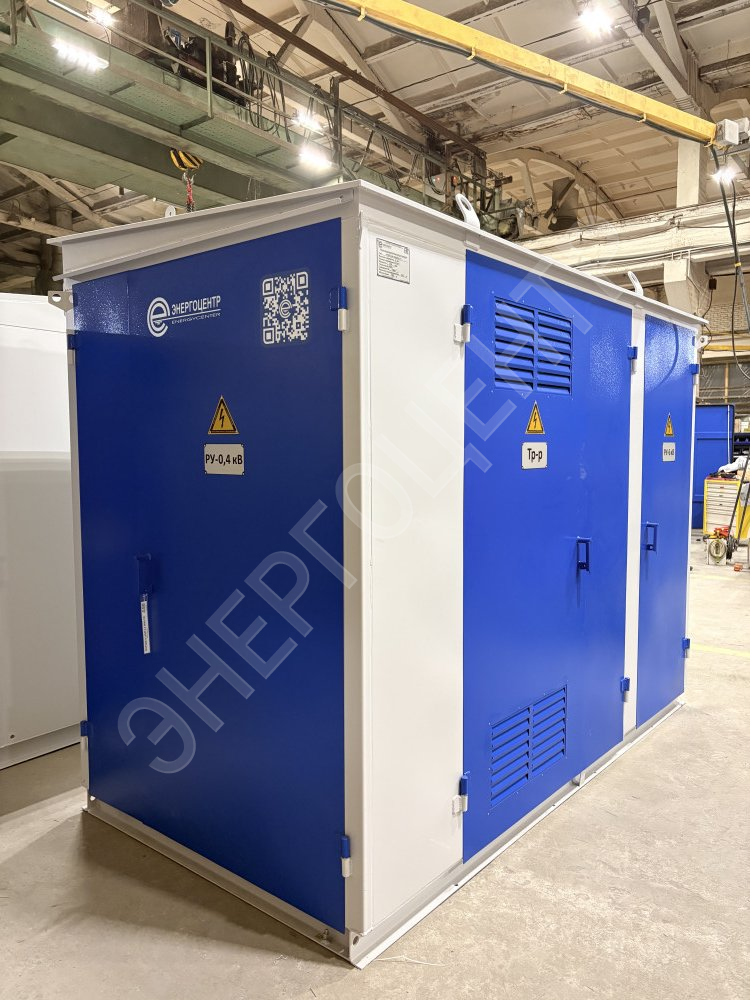

КТП/Т выполняется в виде моноблока, имеющего сварную конструкцию из листового проката. Рама основания, несущие стойки, каркас крыши и перегородок выполнены из стального профильного проката. Антикоррозионная защита всех металлоконструкций КТП выполнена полиуретановой краской. Конструкция подстанции КТП/Т предусматривает ее установку на фундаменте в виде бетонного основания или на бетонных блоках.

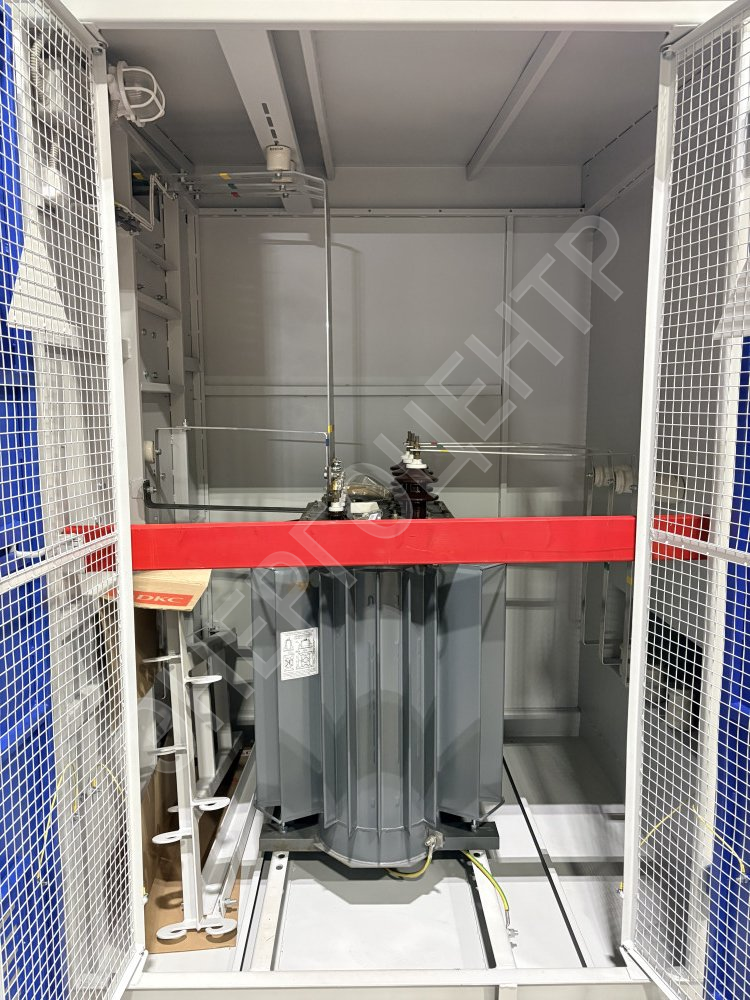

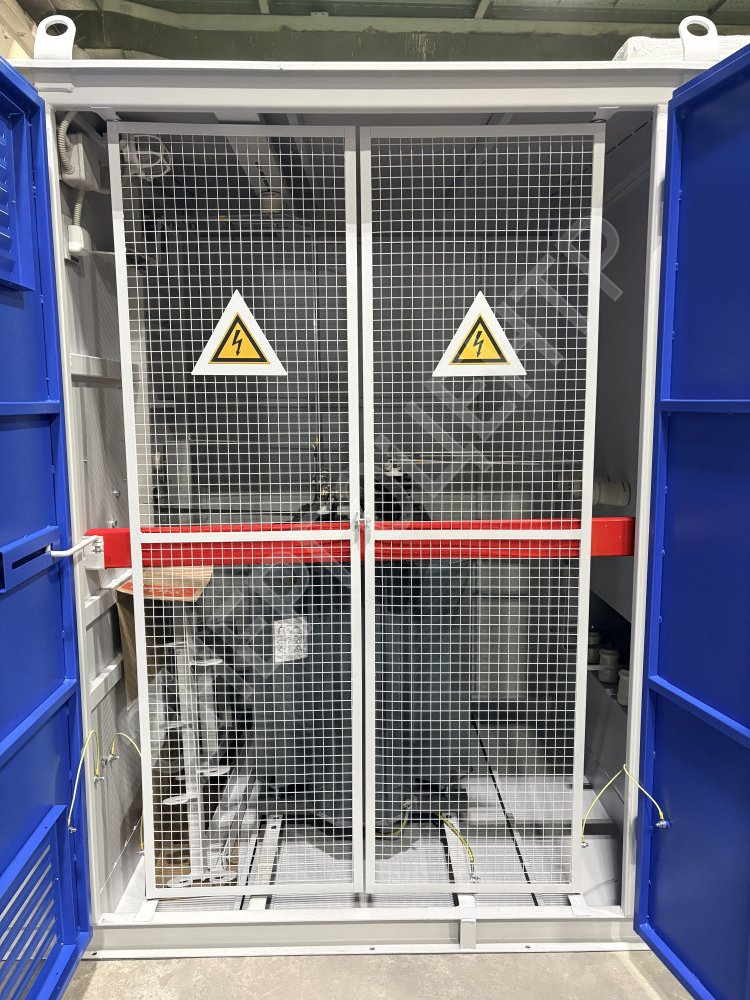

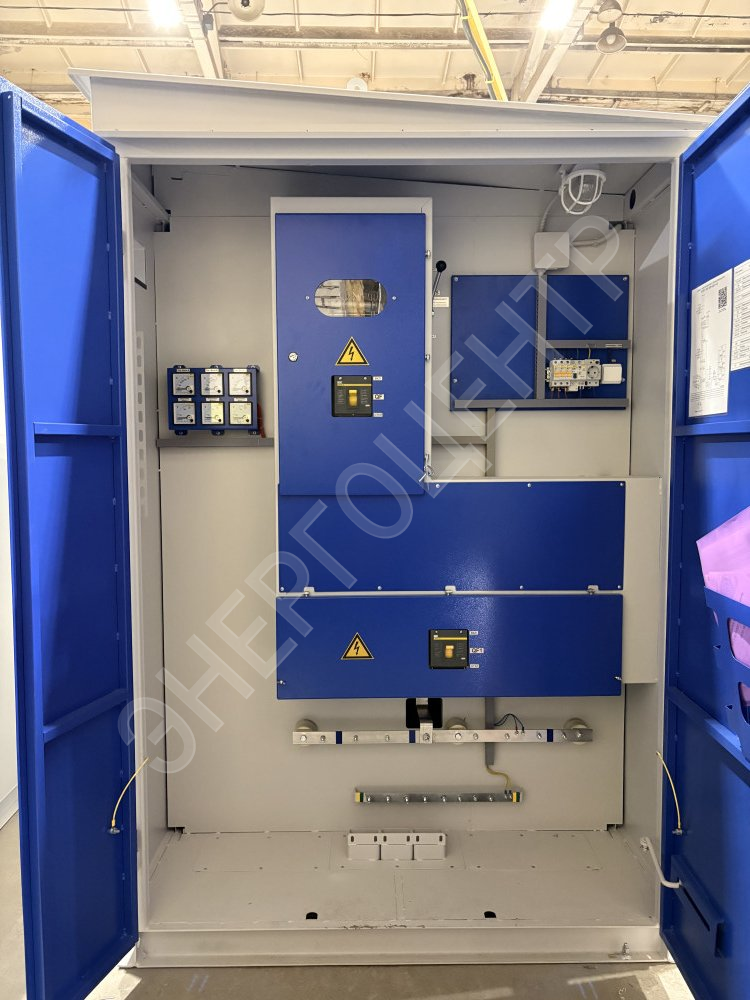

КТП/Т состоит из трансформаторного отсека, распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН). Трансформаторный отсек оснащен барьером безопасности и сетчатыми ограждениями.

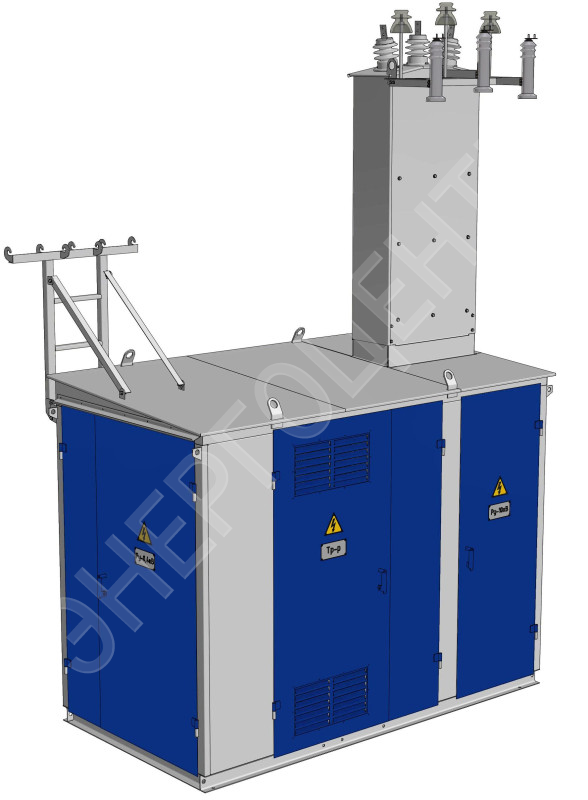

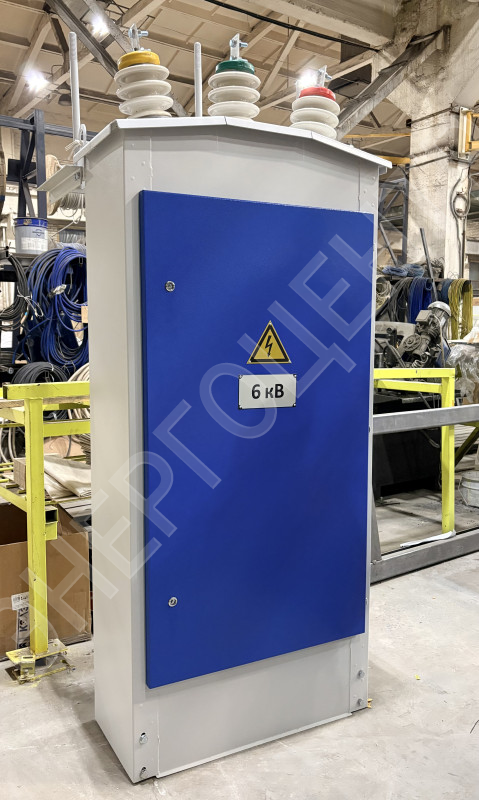

Прием и распределение электроэнергии осуществляется кабельным или воздушным вводом. Подключение КТП/Т к воздушной линии электропередач 6 (10) кВ осуществляется через линейный разъединитель, который устанавливается на ближайшей опоре ЛЭП. Линейный разъединитель не входит в базовую комплектацию КТП/Т, необходимость поставки разъединителя необходимо отразить в опросном листе. Для линейного разъединителя типа РЛНД возможна поставка комплекта крепления РЛНД к опоре и валов РА-7.

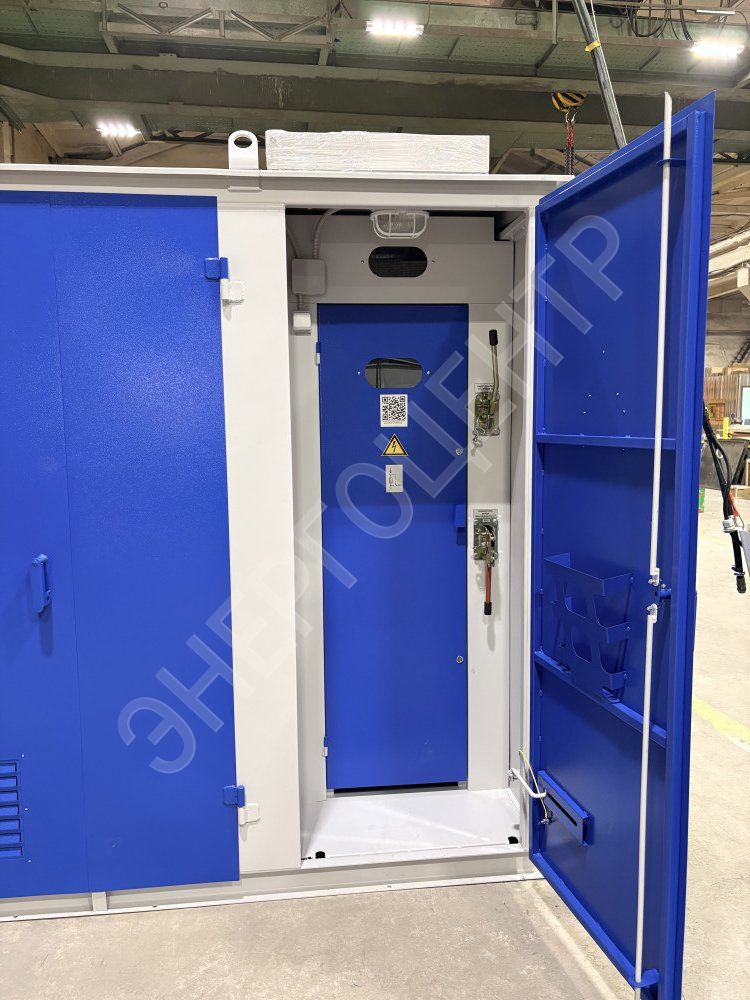

Конструктивно КТП/Т изготавливаются с ячейкой на 6 (10) кВ или без неё. В первом случае для коммутации применяется выключатель нагрузки автогазовый типа ВНА. Во втором — защита трансформатора обеспечивается плавкими вставками, которые устанавливаются в трансформаторном отсеке.
КТП/Т имеет следующие виды защит:
на стороне ВН:
- от междуфазных коротких замыканий (силовые предохранители ВН);
- от перенапряжений (высоковольтные ограничители перенапряжения);
на стороне НН:
- от коротких замыканий и перегрузки на отходящих линиях 0,4 кВ (автоматические выключатели);
- от перенапряжений (низковольтные ограничители перенапряжения).
Защита трансформатора мощностью до 1000 кВА включительно со стороны 6 (10) кВ осуществляется плавкими вставками. Для КТП мощностью свыше 1000 кВА защита трансформатора осуществляется РЗиА.
Основные параметры КТП/Т:
|
Мощность силового трансформатора |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
|
Тип силового трансформатора |
ТМГ, ТС |
|||||||||
|
Тип исполнения УВН |
тупиковая |
|||||||||
|
Конструкция ввода ВН |
кабельный; воздушный |
|||||||||
|
Номинальные напряжения на стороне ВН, кВ |
6; 10 |
|||||||||
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
|||||||||
|
Ток термической стойкости в течение 1с на стороне ВН, кА |
16; 20 |
|||||||||
|
Ток электродинамической стойкости на стороне ВН, кА |
41; 51 |
|||||||||
|
Ток плавкой вставки предохранителя на стороне ВН, А |
6 кВ |
8 |
10 |
16 |
20 |
31,5 |
50 |
80 |
100 |
160 |
|
10 кВ |
5 |
8 |
10 |
16 |
20 |
31,5 |
50 |
80 |
100 |
|
|
Конструкция ввода НН |
кабельный; воздушный |
|||||||||
|
Номинальные напряжения на стороне НН, кВ |
0,4 |
|||||||||
|
Номинальные токи вводного коммутационного аппарата и отходящих линий, А |
По опросному листу или стандарт |
|||||||||
|
Вводного рубильника |
100 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
|
|
Вводного автоматического выключателя |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
Трансформаторы тока на учет э/э |
- |
- |
100 |
150 |
250 |
400 |
600 |
1000 |
1500 |
|
|
Линия 1 |
31,5 |
63 |
63 |
100 |
160 |
160 |
160 |
400 |
630 |
|
|
Линия 2 |
31,5 |
31,5 |
40 |
80 |
100 |
160 |
160 |
400 |
630 |
|
|
Линия 3 |
- |
- |
40 |
40 |
80 |
100 |
100 |
250 |
400 |
|
|
Линия 4 |
- |
- |
- |
- |
- |
80 |
100 |
250 |
250 |
|
|
Линия 5 |
- |
- |
- |
- |
- |
- |
100 |
160 |
160 |
|
|
Линия 6 |
- |
- |
- |
- |
- |
- |
- |
160 |
160 |
|
|
Уличное освещение |
- |
- |
- |
16 |
16 |
25 |
25 |
32 |
32 |
|
|
Степень защиты оболочки по ГОСТ 14254 |
IP33 |
|||||||||
Климатическое исполнение и категория размещения, условия эксплуатации КТП/Т
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения |
1 |
|
Температура окружающего воздуха при эксплуатации и хранении |
От - 40°С до + 40°С |
|
Относительная влажность воздуха при температуре + 20 °С |
90% |
|
Высота установки над уровнем моря по ГОСТ 14695-80 (п.3.2) |
не более 1000 м |
|
Атмосферное давление |
от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.) |
|
Сейсмостойкость, баллов по шкале MSK-64 |
до 6 |
|
Тип атмосферы, по ГОСТ 15150-69 (п. 3.14) |
II |
|
Толщина стенки гололёда, по ПУЭ (7-е изд., п.2.5.3) |
не более 20 мм |
|
Район по скоростному напору ветра по ПУЭ (7 изд., т. 2.5.1) |
III |
|
Максимальный скоростной напор по ПУЭ (7 изд., т. 2.5.1) |
32 м/с |
|
Окружающая среда |
взрывобезопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений в концентрациях, разрушающих металлы, изоляцию и покрытие. |
|
Группа эксплуатации по воздействию механических факторов внешней среды по ГОСТ 17516.1-90 |
М1 |
|
Опросный лист
Структура условного обозначения
|
Габаритные размеры |
Схемы электрические принципиальные |
|
|
||
|
КТП/Т К-ВК 1000 кВА |
* ООО "Завод Энергоцентр" оставляет за собой право без предварительного уведомления вносить изменения в конструкцию изделий. При оформлении заказа просьба уточнять актуальные габаритные размеры изделий.
